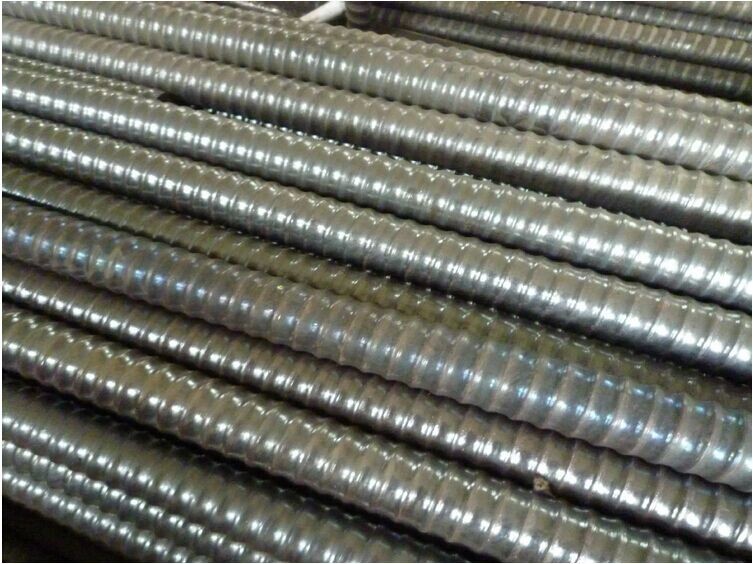

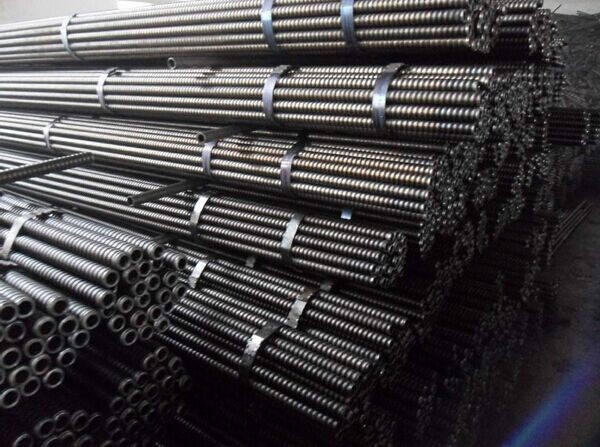

空心锚杆的一种,多用于相对稳定完整的岩层,树脂、工程胶水、速凝水泥等锚固剂自锚杆中心注入,比普通锚杆锚固质量更好。由于自进式中空注浆锚杆的出现,松散岩土条件下的地层也可以使用中空注浆锚杆。

|
型 号
|
Y25
|
Y28
|
Y32
|
Y38
|
|
抗拉力 kN
|
150
|
200
|
250
|
360
|
|
预应力 kN
|
90
|
120
|
150
|
210
|
|
预应力锚头
|
按照使用要求提供
|
|
齿 高 mm
|
1.5
|
|
螺 距 mm
|
12.7
|
|
螺 纹
|
左旋、右旋波形螺纹
|
|
长 度 m
|
2.0/3.0/3.5/4.0/4.5/6.0—可按照用户需求定制
|
|
长度误差
|
±1%
|
|
延伸率A
|
>10%
|
|
钻进深度
|
12米以上
|
可按照用户需求定制直径壁厚等,最大直径147mm
预应力选择应根据实际岩土情况确定,本表值为60%抗拉强度条件使用,实用可能达到85%,设计时需要考虑。
涨壳式锚头选择需要考虑预应力和钻孔直径。
|
锚杆规格mm
|
25
|
28
|
32
|
32
|
32
|
38
|
|
预应力kN
|
50
|
60
|
70
|
120
|
150
|
200
|
|
锚头直径mm
|
42
|
40
|
48
|
52
|
60
|
70
|
可按照用户需求定制
